Raspberry Pi5でPCIeが気軽に使えるようになったので遊んでみました。
仕事で、Broadcom(LSI logic)のRAIDカードを使う機会が有ったので、これが繋がらないかチャレンジしてみました。
取り急ぎ、動作することまでは確認できたので、自分用メモ

概要

参考サイトにある様にRAIDカードの動作実績も有るみたいでした。必要な作業としては

対応するKernelの再構築
ドライバのビルドと導入
RAIDカードユーティリティの導入

が必要な事は解りました。

結論としては、

Rasbianのカーネルソースに含まれているMegaRAIDのドライバを有効にしたカーネルを作成すればカードが動作する事
Broadcomで配布されている、CLI/Webのツールのarm64版が問題なく動作しインストール可能で有る事

が確認できました。

環境

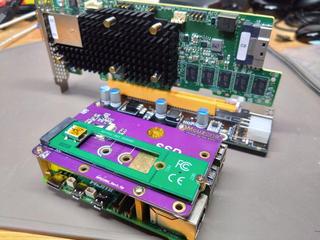

Hardware
- Raspberry Pi5 4GB?
- 16GB microSD(OS)
- Broadcom 9580-8i8e
- M.2 NVMe HAT
- M.2 NVMe -> PCIe Adapter
- HPE Power Supply(12V)
- テスト用 Storage
- SATA SSD(SanDisk X400 2.5 7MM 128GB)
- SATA HDD(TOSHIBA MQ01ABF050)
- SAS HDD 15krpm (EH0600JDYTL)
Software
- Rasbian(2025-12-04-raspios-trixie-arm64-lite.img)
- StoreCLI(007.3503.0000.0000MR 7.35Storcli.zip)
- LSA for Linux(008.015.010.000MR 7.35LSA aarch64.zip)

参考サイト

https://pipci.jeffgeerling.com/
https://pipci.jeffgeerling.com/cards_storage/broadcom-megaraid-9460-16i.html
https://github.com/geerlingguy/raspberry-pi-pcie-devices/issues/72
https://nw-electric.way-nifty.com/blog/2024/10/post-9042bb.html

導入手順

RaspbianをSD(16GBに書き込む)
- 2025-12-04-raspios-trixie-arm64-lite.img
起動する
- 初期ユーザ作成・パスワード設定
- SSH有効化
  - /etc/ssh/sshd_config
  - PermitRootLogin yes
  - systemctl enable ssh
Debianのアップデート
- apt update
- apt upgrade
必要なツールをインストール
- sudo apt-get install -y git bc bison flex libssl-dev make
カーネルソースを取得する
- git clone --depth=1 https://github.com/raspberrypi/linux
カーネルをビルドする
- cd linux
- make ARCH=arm64 bcm2712_defconfig
- vi .config 以下のオプションを設定する
  - CONFIGIRQPOLL=y
  - CONFIGMEGARAIDSAS=y
- make -j6 ARCH=arm64 Image.gz modules dtbs
カーネルをインストールする
- KERNEL=kernel2712
- make -j6 modulesinstall
- cp /boot/firmware/$KERNEL.img /boot/firmware/$KERNEL-backup.img
- cp arch/arm64/boot/Image.gz /boot/firmware/$KERNEL.img
- cp arch/arm64/boot/dts/broadcom/*.dtb /boot/firmware/
- cp arch/arm64/boot/dts/overlays/.dtb /boot/firmware/overlays/
- cp arch/arm64/boot/dts/overlays/README /boot/firmware/overlays/
CLIツールをインストール storcli64007.3503.0000.0000arm64.debを導入
- dpkg -i storcli64007.3503.0000.0000arm64.deb
- ln -s /opt/MegaRAID/storcli/storcli64 /usr/local/sbin/storcli

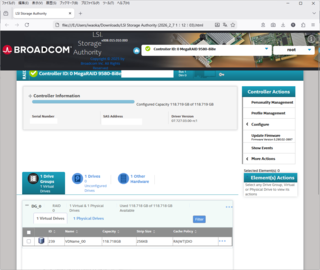

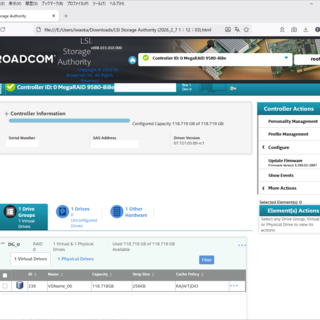

LSAをインストール(LSAlibutils2-8.00-00) LSALinuxaarch64.zipを転送
- unzip LSALinuxaarch64.zip
- cd aarch64
- ./install_deb.sh
  - Y Agree ULA
  - Since Log Clear
  - gateway
  - 2463 Web Server Port(Default)
  - 9000 LSA Port (Default)
  - SLP Yes http://:2463 でアクセス
- rootパスワードを設定する(rootユーザーでログオンしないとLSAが参照のみになり設定が出来ない)
  - sudo passwd root

動作テスト

ディスクをOSに認識させる
- LSAでDG/LDを作成する
- OS上でsdaとして認識される
ディスクをフォーマットしてマウント
- fdisk /dev/sda g n
- mkfs.ext4 /dev/sda1
- mount /mnt /dev/sda1
パフォーマンス測定ツールの導入とテスト
- apt-get install fio
- コマンドライン例(ランダムリード？)
fio --name=rand-read --rw=randread --bs=4k --size=1G --numjobs=4 --runtime=60 --timebased --groupreporting --ioengine=libaio --iodepth=16
fio --name=rand-read --rw=randread --bs=4k --size=1G --numjobs=4 --runtime=60 --timebased --groupreporting --ioengine=libaio --iodepth=16 --filename=/mnt/test1g
- 測定結果(IOPSが想定より4倍ぐらい出てる気がするけど何故？まぁ目安として...)
Mem: read: IOPS=410k, BW=1600MiB/s (1678MB/s)(93.8GiB/60001msec)
SSD: read: IOPS=158k, BW=616MiB/s (646MB/s)(36.1GiB/60001msec)
SD:read: IOPS=17.3k, BW=67.6MiB/s (70.9MB/s)(4054MiB/60004msec)
HDD(SATA):read: IOPS=157, BW=630KiB/s (645kB/s)(36.9MiB/60036msec)
HDD(SAS):read: IOPS=918, BW=3673KiB/s (3761kB/s)(215MiB/60004msec)

その他のメモ

9580-8i8e の消費電力

実測で推定10W程度だが、容量に余裕のある電源を使った方が良さそう。
手元のHDD用の12V/2AのACアダプタでは稼働しなかった。
dmesgで、PCIeがLinkDownのログが上がっており、認識すらしなかった。

公式MegaRADドライバ

BroadcomのMegaRAIDドライバをビルドしようと思ったが、エラーが出てビルドできない。
結果的に、カーネル側でMegaRAIDらしきドライバを有効にすることで動作したので良しとした。

/home/pi/megaraidsas-07.723.02.00/megaraidsas_base.c:45:10: fatal error: asm/unaligned.h: No such file or directory
45 | #include
| ^~~~~~~~~~~~~~~~~
