USBキーボード Bluetooth変換器作ってみた

  • 投稿日:
  • by Hiromichi Iwaoka
  • カテゴリ:

以前からUSBのキーボードをBluetoothでスマホに繋げ無いかなとか思ってはいたのですが。


ビットトレードワン USB2BTというのがありまして。
http://bit-trade-one.co.jp/product/assemblydisk/adu2b01/
これも気になってたのですが、電源やUSBハブの接続が必要で、思ったほど小さくは無いんですよね。トータルで結構高いし。

そんなこんなで、ずっと放置だったのですが、Youtubeに以下の動画が出てきました。

HID Relay - Upgrade your USB Keyboard to Bluetooth!
https://youtu.be/L7lEDS6xj5w

どうも、ArudinoとUSBシールドとBluetoothモジュールを組み合わせて作れるらしい。
githubに以下の物を発見
https://github.com/juancgarcia/HID-Relay

早速作ってみました。
うまい具合に重なるので、すごくコンパクトに出来ました。

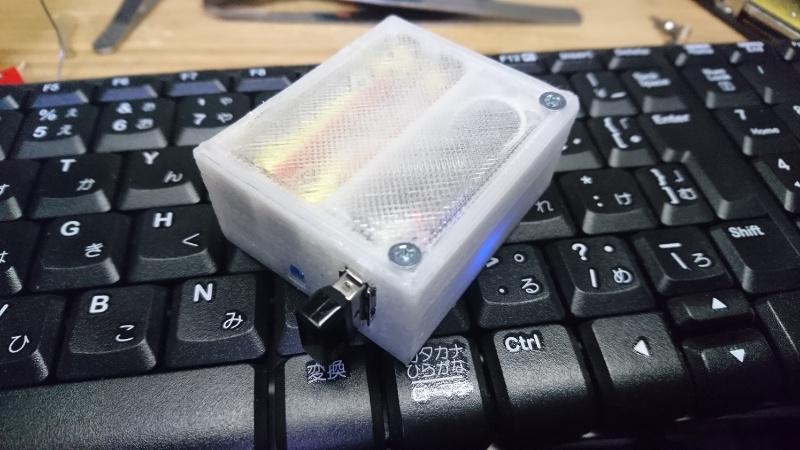

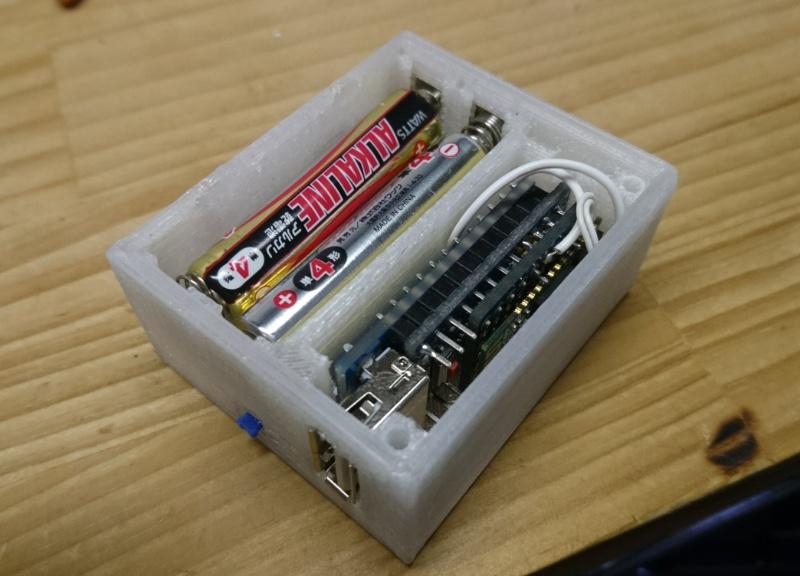

3Dプリンターでケースを作って、放り込んでみました。

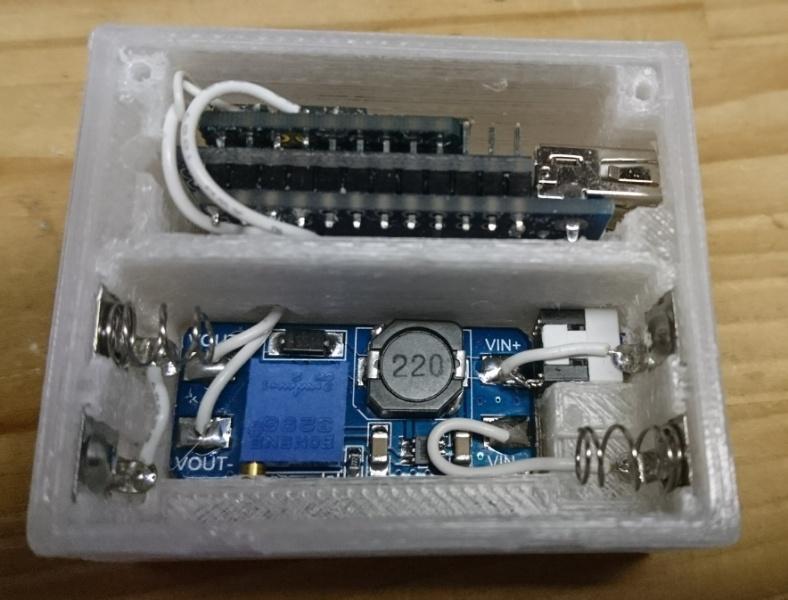

電池２本から5V電源供給できるようにDC−DCの昇圧基盤を電池の下のスペースに仕込みました。



手元にあるUSBキーボード接続してテスト。いい感じで動きます。
スマホにフルサイズキーボード、爆速でテキスト入力ができていい感じ！
でも、フルサイズキーボード持ち歩か無いし、家ならパソコン使うよね、普通
あれれ？ワイヤレスキーボードをBluetoothで無線化して...　何か根本的に凄く間違えてる気がしてきました...
また、産業廃棄物を作ってしまった気もする。うむむ。

最後に...　どうも￥キーが入力出来ません。おそらくUS配列でプログラムが書かれているのかも？
その他は配列とかも特に問題なく動いているように思えます。
あと、手元のWin10のマシンだと偶に動かなくなる時が、PC側の問題かも？要検証？
